Trosolwg Cynnyrch

Mae Cysylltwyr Strwythurol Rhag-gastiedig yn-llwyth peirianyddol sy'n dwyn cydrannau dur a ddyluniwyd i ymuno ag elfennau concrit rhag-gastiedig-gan gynnwys colofnau, trawstiau, paneli wal, slabiau llawr, ac unedau modiwlaidd.
Trwy ddisodli -weldio maes dibynnol a chast strwythurol-mewn-lleoliadau gwlyb uniadau, mae'r systemau cysylltydd peirianyddol hyn yn darparu trosglwyddiad grym dibynadwy (tensiwn, cneifio a momentyn plygu), sefydlu goddefiannau cydosod rhagweladwy, a lleihau risgiau codi safle cyffredinol.
Wedi'u cynhyrchu i gydymffurfio'n llawn â safonau strwythurol rhyngwladol (EN 1090-2 / Eurocode 3, ACI 318, a manylebau strwythurol ASTM), mae ein systemau cysylltu wedi'u teilwra i luniadau strwythurol prosiect-benodol, dosbarthiadau amlygiad amgylcheddol, a phroffiliau llwyth deinamig neu statig.

Cymhariaeth Dechnegol: Maes{0}Cysylltiadau Welded vs. Cysylltwyr Mecanyddol Peirianyddol

Paramedr Perfformiad	Weldio Maes Traddodiadol	System Connector Mecanyddol peirianyddol	Effaith ar Amserlen a Chost y Prosiect
Cyflymder Codi Safle	Araf; tywydd -dibynnol (gwynt, glaw, oerfel eithafol).	Cyflym; cydosod wedi'i folltio'n fecanyddol, wedi'i gloi, neu wedi'i edafu.	Gostyngiad o hyd at 40% mewn llogi craeniau ac oriau llafur safle.
Ar-Rheoli Ansawdd y Safle	Angen archwiliad NDT 100% o welds maes.	welds a reolir gan ffatri; gwiriad trorym gweledol ar y safle.	Yn dileu oedi NDT maes a risg ailweithio.
Addasiad Goddefgarwch	Cyfyngedig; yn gofyn am symud neu falu strwythurol.	Ystod goddefgarwch 3D integredig (hyd at +/- 10 mm).	Yn atal{0}}ffitio gwefan i fyny oedi a achosir gan amrywiannau castio.
Olrhain Deunydd	Cofnodion swp maes gwasgaredig.	100% Traceability trwy EN 10204 3.1 Tystysgrifau Prawf Melin.	Symleiddio-arwyddo{0}}arwyddo adeiladwaith ac archwiliadau safle.

Cymwysiadau Peirianneg Craidd ac Ystod Cynnyrch

1. Systemau Cysylltiad Colofn Precast
Wedi'i gynllunio ar gyfer colofn fertigol anhyblyg-i-sylfaen a cholofn-i-cysylltiadau colofn.

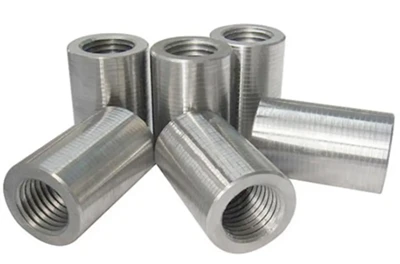

Mecanwaith:-bolltiau angor cryfder uchel wedi'u paru ag esgidiau colofn wedi'u weldio'r ffatri neu gyplyddion edafedd.
Rôl Strwythurol: Yn trosglwyddo llwythi echelinol, eiliadau plygu uchel, a grymoedd cneifio ar draws cymalau strwythurol.
Goddefgarwch Safle: Caniatáu -addasiad meicro-dimensiynol-yn ystod y lefelu cyn growtio.
Achosion Defnydd Allweddol: Fframiau masnachol aml-stori, canolbwyntiau logisteg, cyfleusterau diwydiannol trwm, a seilwaith rhag-gastio.

2. Systemau Cysylltiad Beam Precast
Wedi'i beiriannu ar gyfer trawst dibynadwy-i-golofn a thrawst-i-drosglwyddo llwyth wal.

Mecanwaith: Esgidiau trawst cudd, cromfachau dur, a chysylltwyr cneifio wedi'u pinio / bolltio.
Rôl Strwythurol: Yn cefnogi llwythi torsional, ymwrthedd grym cneifio fertigol, a throsglwyddo ennyd wrth gynnal llinellau esthetig glân ar y cyd.
Achosion Defnydd Allweddol: Strwythurau parcio rhag-gastio, fframiau swyddfa masnachol, a thrawstiau pontydd rhychwant hir.

3. Systemau Cysylltiad Panel Wal
Wedi'i gynllunio ar gyfer waliau cneifio strwythurol, paneli cladin pensaernïol, a waliau brechdanau wedi'u hinswleiddio.

Mecanwaith: Esgidiau wal wedi'u mewnblannu, blychau gwifren dolen, a phlatiau aliniad addasadwy.
Swyddogaeth Strwythurol: Yn trosglwyddo llwythi gwynt, grymoedd cneifio seismig, a hunan-pwysau i elfennau strwythurol sylfaenol tra'n cynnal aliniad cymalau.
Achosion Defnydd Allweddol: Adeiladau rhag-gastiedig preswyl, cyfleusterau storio oer, a waliau terfyn perimedr.

4. Castio-mewn Cysylltwyr Dur Embedded
Wedi'i osod mewn estyllod cyn arllwys concrit yn yr iard fwrw ymlaen llaw.

Mecanwaith: Angori cynffonau rebar wedi'u weldio i blatiau sylfaen strwythurol trwchus, bariau sianel, neu fewnosodiadau wedi'u edafu.
Swyddogaeth Strwythurol: Mae'n darparu pwyntiau atodi sefydlog sydd wedi'u rhaggyfrifo ar gyfer cydosod mecanyddol dilynol ar-safle.
Achosion Defnydd Allweddol: Sylfeini offer trwm, angori ffasadau, ac unedau concrit cyfeintiol modiwlaidd.

Manylebau Technegol a Galluoedd Cynhyrchu

Paramedr	Opsiynau Safonol	Peirianneg a Dewisiadau Personol
Graddau Deunydd Dur	S235JR, S355JR, S355J2+N, ASTM A36, ASTM A572 Gradd 50	Dur Di-staen 304 / 316, Uchel-Cryfder Alloy Steels
Codau Dylunio Strwythurol	Cod Ewro 2 (EN 1992), Ewrocode 3 (EN 1993), ACI 318	Mae{0}}gyfrifiadau adeileddol penodol y prosiect ar gael
Safonau Gweithgynhyrchu	EN 1090-2 (Dosbarth Cyflawni EXC2 / EXC3), ISO 3834-2	AWS D1.1 Cod Weldio Strwythurol
Teipolegau Cysylltiad	Bolted Mecanyddol, Coupler Edau, Cysylltiad Pin, Angor Mewnblanedig	Cysylltiadau Pensaernïol Custom Hybrid
Diogelu rhag Cyrydiad	Poeth-Galfaneiddio Dip (ISO 1461, cyf. 85 um), Electro-Gorchuddio Sinc	Gorchudd Powdwr Epocsi, Systemau Deublyg (HDG + Paent)
Goddefgarwch Dimensiynol	ISO 2768-m (Peiriannu CNC), EN 1090-2 (Gwneuthuriadau Weldio)	Goddefiannau llym i lawr i +/- 0.5 mm ar gyfer aliniad critigol
Dogfennaeth Ansawdd	EN 10204 Math 3.1 Tystysgrifau Deunydd, Adroddiadau Arolygu Dimensiwn	Adroddiadau NDT (UT/MT/PT), Tystysgrifau Prawf Llwyth Prawf

Olrhain Deunydd, Profi, a Rheoli Ansawdd

Dilysu Deunydd ac Olrhain

Deunydd sy'n dod i mewn: Mae pob gwres plât, bar a rebar yn cael ei brofi am gyfansoddiad cemegol (Gwerth Carbon Cyfwerth - CEV) a chryfder tynnol.
Traceability Llawn: Mae Tystysgrifau Prawf Melin Ddeunydd (MTCs) yn ôl EN 10204 3.1 yn cael eu cofnodi a'u paru â phob swp cynhyrchu.

Rheolaethau Manwleiddio a Weldio Manwl

Torri Cywirdeb: Mae plasma CNC diffiniad uchel a thorri laser yn sicrhau goddefiannau canol twll llym (+/{{{}} mm).
Weldio Ardystiedig: Mae weldwyr yn gymwys o dan ISO 9606-1 ac AWS D1.1. Mae proffiliau Weld yn cael eu harchwilio'n weledol (VT) a phrofion nad ydynt yn ddinistriol (UT / MT yn unol â gofynion EXC2 / EXC3).

Profi Llwyth Strwythurol (Dewisol / Fesul Cais)

Profi Prawf Llwyth: Tynnu{0}}gwiriad llwyth allan a chneifio o dan rigiau prawf hydrolig wedi'u graddnodi i gadarnhau terfynau cynhyrchiant deinamig a statig cyn eu hanfon.

Peirianneg Custom OEM

Rydym yn partneru'n uniongyrchol â pheirianwyr peiriannau rhag-gastio, contractwyr EPC, ac ymgynghorwyr dylunio strwythurol i ddarparu cysylltiadau adeileddol wedi'u gwneud yn arbennig.
Lluniadu Strwythurol ac Adolygu Llwyth (.DWG / .PDF)
Deunydd Peirianneg ac Aliniad Goddefgarwch
Ffabrigo Prototeip a Gwirio Llwyth Labordy
Cynhyrchu Swp gyda 100% o olrheiniadwyedd a rheolaeth cotio
Allforio{0}}Pacio a Dosbarthu Seaworthy Gradd gyda Dogfennaeth QC

Llif Gwaith Prosiect RFQ

I dderbyn dyfynbris cyflym a thechnegol gywir, rhowch y manylion canlynol gyda'ch ymholiad:

Lluniadau Strwythurol / Siop yn dangos dimensiynau, manylebau edau, a thrwch platiau.
Gofynion Llwyth Dyluniad (Cyflwr Terfyn Uchaf / Terfyn Defnyddioldeb Cyflwr tensiwn a grymoedd cneifio mewn kN).
Gofynion Graddfa Dur a Chaenu Arwyneb (ee, S355J2+N gyda Galfaneiddio Poeth-Dip Galvanizing i ISO 1461).
Dosbarth Amlygiad Amgylcheddol (ee, XC1 i XF4 yn ôl categori cyrydiad EN 206 / C1 i C5).

FAQ

C: Sut mae'r systemau cysylltwyr hyn yn darparu ar gyfer amrywiadau castio ar safleoedd concrit rhag-gastiedig?

A: Mae ein systemau wedi'u cynllunio gyda-ffenestri goddefgarwch adeiledig (fel arfer +/{- 5 mm i +/- 10 ystod addasu 3D). Mae tyllau slotiedig, wasieri ecsentrig, a chnau lefelu addasadwy yn caniatáu i dimau safle addasu cydrannau'n hawdd heb newid cyfanrwydd strwythurol yr uniad.

C: Pa ddogfennaeth a ddarperir ar gyfer archwiliad strwythurol a-dileu'r safle?

A: Mae pob llwyth yn cynnwys Pecyn Sicrhau Ansawdd llawn: EN 10204 3.1 Tystysgrifau Prawf Melin Ddeunydd, Taflenni Arolygu Dimensiynol, Adroddiadau Trwch Gorchuddio Arwyneb (ISO 2178), ac Adroddiadau Profi Di-ddinistriol (NDT) ar gyfer gwasanaethau weldio lle bo angen.

C: A ellir dylunio eich systemau cysylltydd i gydymffurfio â chodau strwythurol Ewropeaidd neu America?

A: Ydw. Rydym yn cynhyrchu cydrannau wedi'u halinio â safonau Eurocode 2 a 3 (EN 1992/1993) a Sefydliad Concrit America (egwyddorion dylunio angor ACI 318). Gellir addasu graddau geometreg cydran a dur i gyd-fynd ag anghenion cydymffurfio lleol.

C: Pa driniaeth arwyneb a argymhellir ar gyfer amgylcheddau ymosodol neu arfordirol?

A: Ar gyfer awyr agored, lleithder uchel, neu amlygiad arfordirol (categorïau cyrydol C3-C5), rydym yn argymell Hot-Dip Galvanizing (HDG) fesul ISO 1461 gydag isafswm trwch cotio o 85 micron, neu ddur di-staen gradd 316 ar gyfer caledwedd cysylltiad agored.

C: A ydych chi'n cynnig prototeipio a phrofion tynnu strwythurol allan ar gyfer dyluniadau peirianneg wedi'u teilwra?

A: Ydw. Ar gyfer dyluniadau cysylltiad OEM personol, rydym yn cynhyrchu prototeipiau cyn-gynhyrchu ac yn cynnal profion llwyth mewnol neu drydydd parti (tynnol a chneifio) i wirio perfformiad strwythurol cyn dechrau cynhyrchu cyfaint.
